ICC智能完井技術
技術來源：
l ICC智能完井技術源于國家863項目<深水油氣田智能完井關鍵技術>；
l 2017.06月通過科技部驗收,2016.11月完成現場試驗；
l 該技術共取得14項國家發明專利。
技術特點：
l 智能完井技術通過軟、硬件緊密結合，構建成一個閉環的生產管理系統；
l 實現實時采集、實時分析、實時優化、實時控制、閉環管理；

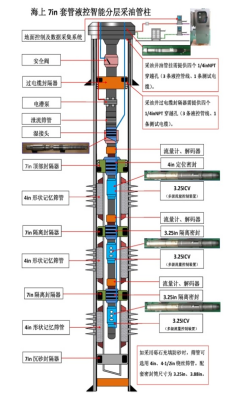

l 技術組成：井下流動控制系統、井下電纜及液控管線、井口采集及控制系統；
l 井下多級流量裝置最多達20級，流量控制精度高，誤差小于6%；
l 數據采集和動力控制分離，特殊情況下，不影響油井正常工作；
l 數據采集系統可檢測：管內、外壓力、地層溫度、實時流量檢測、累計流量；
l 全程液壓控制技術優勢：穩定、負荷大、環境影響小、自動與人工控制自由切換；
l 成本低、使用壽命長：整個換層及注采調配不上作業，大幅減少作業費用。
應用情況：
自2016年12月份至今已在中海油天津分公司成功應用130余井次。
ICC智能完井工具

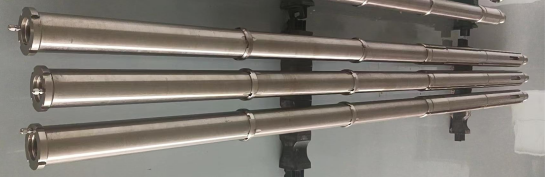

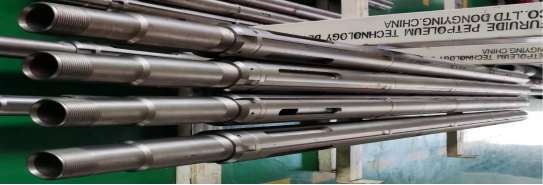

1、井下多級可調流量控制裝置
技術特點：
l 通過單/兩根液控管線分別打壓和泄壓，靠開啟和關閉總成間的壓差實現開關；
l 節流嘴調節級位是通過液壓油量和壓力共同識別判斷，安全，可靠；
l 帶防漂移功能，當處于設定的節流嘴處時，ICV工作狀態不會受外力影響；
l 液控制缸和關閉總成用筒式彈簧補償金屬密封、步進金屬密封等組合式密封，密封可靠；
l 規格尺寸（OD），5.83in，4.53in、3.75in、3.15in；
l 旋轉和直線步進控制模式，控制級位最多達20級，調節精度高；
l 整體耐壓70MPa、耐溫200℃、控制單元耐壓35MPa，特殊需要可提高耐溫等級；
l 運動部件壽命最高達20000次；
l 單雙管線控制兩代產品，優勢互補，適應性強。
適用范圍：
l 適用智能生產井、注水井、智能分層試油井；
l 適用水平井分段調控開采、控水，稠油水平井分段注汽、分段開采；
l 適用于9-5/8、7in、6-5/8in、5-1/2in、4-1/2in、4in套管內完井；
l 適用于防砂井篩管密封筒6in、5.7in、4.75in、4.5in、4in、3.88in、3.25in內完井；
l 最大下深4000米垂深。

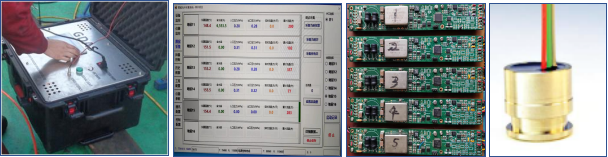

2、井下數據采集系統
技術特點：
l 由能量守恒定律--伯努力方程和流動連續性方程為基礎的流量測量方法；
l 流量計內置的壓差傳感器和溫度傳感器監測出高壓流量孔與低壓流量孔中產生的壓差和溫度，通過文丘里流量計內置的單片機，識別讀取信號，信號通過1/4”鋼管線纜傳送到地面上；
l 內置電容式含水儀探頭，地面三相流標定；
l 井下不受流體密度、粘度、溫度、壓力影響；
l 實時檢測管內（外）壓力、地層溫度、實時流量；
l 在井下不會結垢堵塞，儲層及注入水中的油、垢不會有影響；
l 測量范圍大，準確度高，零點漂移小等。
